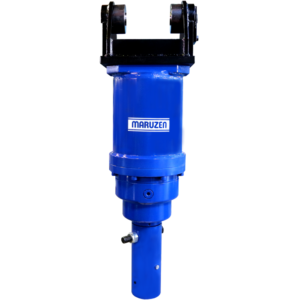

0.09用油圧オーガー〔AG-3000 / 丸善工業〕
バックホウに取り付けるタイプの油圧オーガーです。
建柱、支柱、H鋼の建て込み、ソーラーパネル用スパイラル杭の施工工事、土質改良の穴掘りなど広い用途に使用できます。
回転数とトルクのバランスがとても良く素早い施工が可能です。
エクステンション付きですので深堀も可能です。
軟岩用に強化ポイントもあります。
| 型式 | AG-3000 |
|---|---|
| 外径駿府 | 246mm×284mm×957mm |
| 本体質量 | 93kg |
| 最大トルク | 3,000N・ｍ(圧力23.5MPa時) |
| 瞬間最高圧力 | 30MPa(毎分最大6秒間許容できる圧力) |
| 最大許容圧力 | 23.5MPa |
| 使用圧力範囲 | 7.8～23.5MPa |
| 最大許容油量 | 75ℓ/min |
| 許容背圧 | 3.3MPa |
| 使用流量範囲 | 27～75ℓ/min |
| オーガー回転数 | 27ℓ/min時：36rpm 75ℓ/min時100rpm |
| オーガー径(有効長1000L) | Φ150、Φ200、Φ250、Φ300、Φ350、Φ400、Φ450、Φ500、Φ600 ※弊社では150φ、200φ、250φ、300φの4種をご用意しております。 |
| エクステンション径(有効長1000L) | Φ150～Φ450 |
| オーガー取付部形状 | 全サイズ共平径50mm 長さ70mm六角ジョイント |
| オーガー取付ボルトサイズ | ・取付具とオーガー間 M10×120六角穴付ボルト ・オーガーとエクステンション間 M10×90L六角穴付ボルト(φ150～φ300) M10×100L六角穴付ボルト(φ350) M10×130L六角穴付ボルト(φ400・φ450) |
| 切削速度 | 15～30秒/m |
| 適合機種（バケット容量） | 0.07～0.25㎥ |
| 適合機種（質量） | 2.5～7t |
| 切削性能 | φ150～φ250：8～10m φ300～φ350：5～8m φ400～φ450：2～5m φ500～φ600：1m |
| 備考 | こちらの製品は本来でしたら0.07～0.25㎥クラスまで幅広い機種へ取付が可能ですが、弊社では0.09㎥クラス専用としてお取り扱いをしております。 |
